🔤™ 듀얼 제온 CPU 서버 구축 계획 [Dual Xeon Server]

왜 이런걸 만드시나요??

그야... 쓸데는 없지만 기분이 좋으니까...

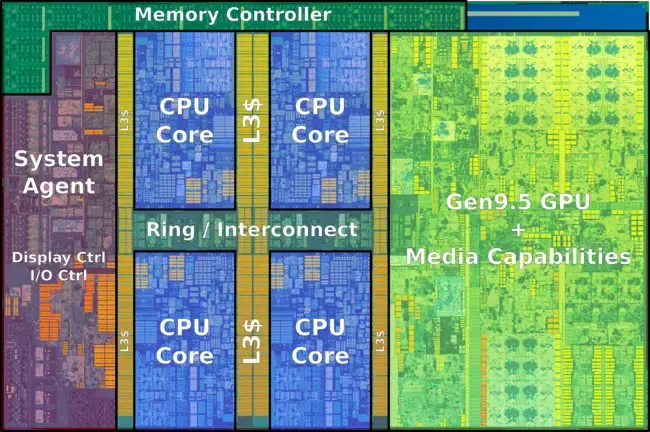

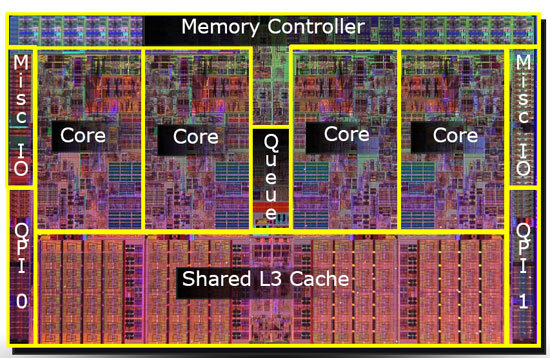

인텔 1세대(좌)와 7세대 i7(우)의 코어 구조

왜 듀얼제온인가?

아.. 다코어 CPU를 맛보고 싶다..!

지금에야 8코어 이상의 다코어 제품이 흔해졌지만

꽤 오랜 기간동안 고급 CPU(i7) 의 상징은 4코어 였다.

그 시절도 다코어 CPU가 없었던것은 아니다.

제온 시리즈는 8코어 부터 시작해 하스웰에 이르러선 18코어, 브로드웰에선 24코어까지 늘어난다.

물론.. 그만한 가격이긴 했다.

18코어짜리 E5-2699 v3는 4,115달러 라는 정신나간 출시가를 가진다.

2014년 당시 환율로 430만원을 넘는다.

동세대 최고 모델인 4790K가 40만원대였던것을 감안하면 오히려 i7 PC를 4~5대 맞추는게 나았을것이다.

듀얼 제온... 출동...!

제온의 무서운점은 (그당시)무지막지한 코어 개수에만 있는것이 아니었다.

E5 이상에서 앞자리가 2이상인 모델은 CPU를 2개 이상 장착할 수 있다.

"1 PC = 1 CPU" 공식을 깨고 한 PC에 2개 이상의 CPU를 장착할 수 있다.

고로 "다코어+다코어 = 인정사정없는 무자비한 다코어 물량" 공식에 따라 멀티코어 성능에 몰빵한 PC를 제작할 수 있다.



생각보다 할만하다..!

특히 구형 제온CPU의 가격이 매우 저렴해진 점과,

듀얼 CPU를 지원하는 중국산 메인보드가 흔해진 점에서

구성난이도와 가격경쟁력이 상당해졌다.

다만 CPU가 두개인만큼 높은 전력소모는 감당해야한다...



듀얼 CPU 견적은

X79 메인보드를 사용한 2,3세대 제온 셋업이나,

X99 메인보드를 사용한 4,5세대 제온셋업이 일반적이다.



필자는 이번 듀얼 제온 서버를 구축하는데 X99 셋업을 이용한다.

X99를 선택한 데엔 세가지 이유가 있다.



가격

현시점에서 X79로 맞출 이유는 없어보인다.

X99보드는 X79보다 비슷하거나 조금 비싼 정도이고

2,3세대 CPU는 코어수가 적으며 코어수가 같을땐 오히려 더 비싸다.

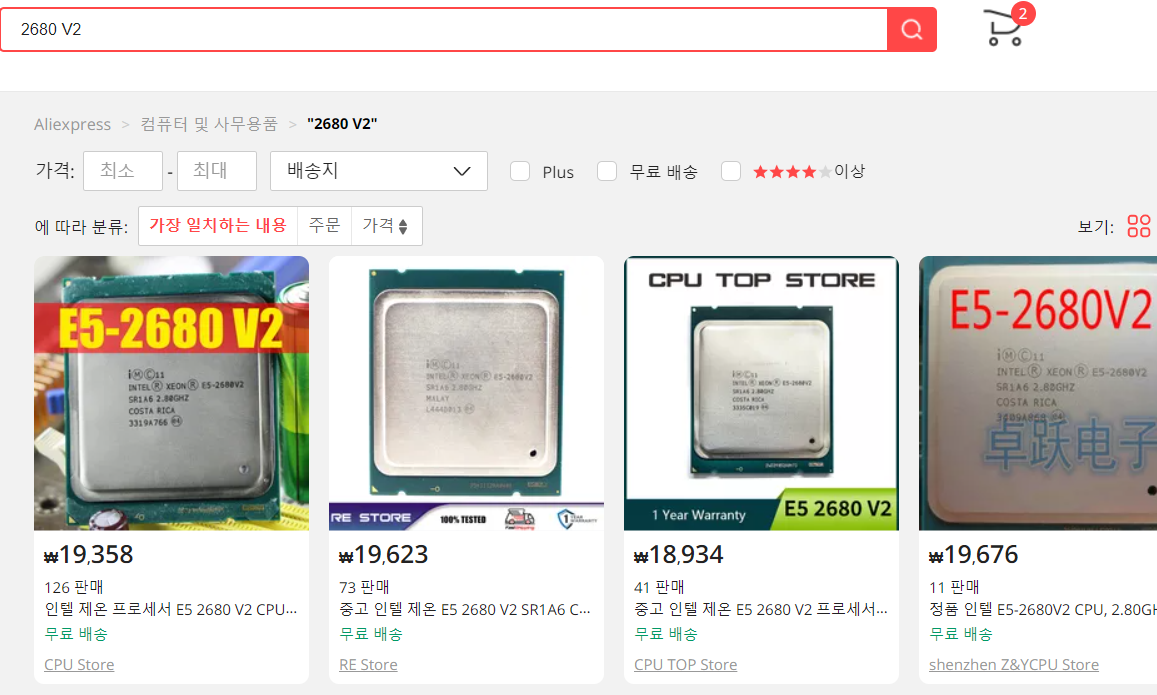

3세대인 2680 v2는 10코어, 부스트 3.3Ghz에 2만원이지만

4세대인 2697 v3는 같은 가격에 14코어에 부스트 3.6Ghz를 제공한다.

어우 그럼 코어도 많고 클럭도 높은 V3 가야지

같은 2만원 CPU지만 급이 다르다



터보 부스트 언락

4세대(v3) 하스웰(혹은 리프레시)기반 제온의 경우 터보 언락이 가능하다.

부스트 언락, 터보 부스트 언락, 이것저것 언락, 아무튼 언락 등등 부르는 말이 다양하다.

부스트 클럭이 무엇인가 하면 CPU가 낼수있는 최대 성능을 말한다.

근데 이게 싱글 부스트하고 올코어 부스트로 나뉜다.



싱글부스트는 코어 1개를 사용할때의 최대 속도이다.
혼자 전력질주할때의 속도라고 보면된다.
올코어 부스트는 모든 코어를 사용할때의 최대 속도이다.
2코어 CPU라고 하면 2인3각을 할때 속도라고 보면된다.
걷는것보단 빠르겠지만 혼자 달릴때만큼의 속도는 나지 않는다.



그런데 터보 부스트 언락을 하면 모든 코어가 전력질주 속도로 뛴다.

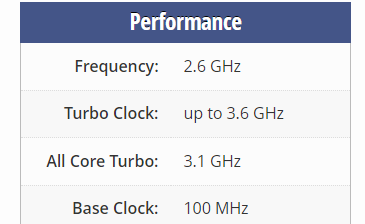

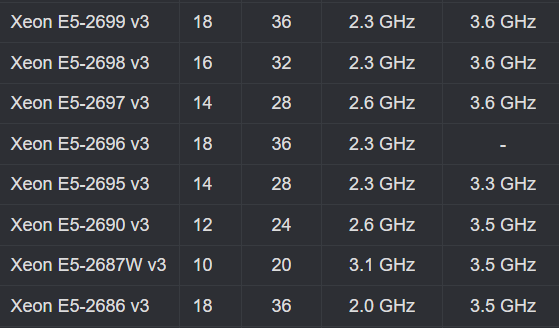

2697 v3의 성능표

Techpowerup에 따르면 2697 v3의 싱글 부스트는 3.6, 올코어 부스트는 3.1이다.

3.6이라는 속도는 혼자 전력질주할때 가능한 속도이고,

열넷이서 동시에 달리면 3.1로 동작하는것이다.

베이스인 2.6보다야 빠른속도지만 14코어 모두가 3.6으로 동작한다면 더 좋겠지

아무튼 터보 언락을 이용하여 추가적인 성능을 확보할수 있다.

그것이 터보 부스트 언락의 길 이니까...



DDR4

x99보드에서는 DDR4를 사용할 수 있다.

DDR3를 사용하는 보드도 있으니 필요에 따라 선택하면 된다.

요새는 램값이 싸져서 DDR4를 마다할 이유가 없다.

가성비도 좋고 전성비도 좋고 구성할 수 있는 용량도 넉넉하다.

중고로 REG DDR4램도 많이 파니 이쪽으로 마음을 정했다.

시대가 변했다. 이젠 가성비도 DDR4로 갈수있다.





견적을 맞춰보자

CPU

여기선 사실 몇코어로 맞추고 싶은지. 그걸 정하면 된다.

물론 필자는 이 프로젝트를 위해 "더 많은 코어" 오직 그것에 집중하고 있다.

하지만 고급기 라인업은 성능 찔끔을 위해 두세배 비싸게 줘야 하는것이 현실이니 그 중간을 찾아야한다.

터보 부스트 언락을 위해 세대는 하스웰로 고정한 후 이제 v3가 달린 CPU중에 뭐가 좋은지 찾아보자.



다코어. 오직 다코어를 생각하며 먼저 본것은 하스웰 E5-2xxx중 가장 많은 코어를 가진 CPU이다.

왜 E5-4xxx가 아닌가 하면, 이쪽은 2xxx보다 부스트클럭이 오히려 낮다.

최대 4개의 CPU구성을 고려한 탓인지 개당성능은 오히려 부족한 편이다.

중국 마개조의 힘이라도 3개이상의 CPU를 지원하는 보드는 없으므로 제외했다.

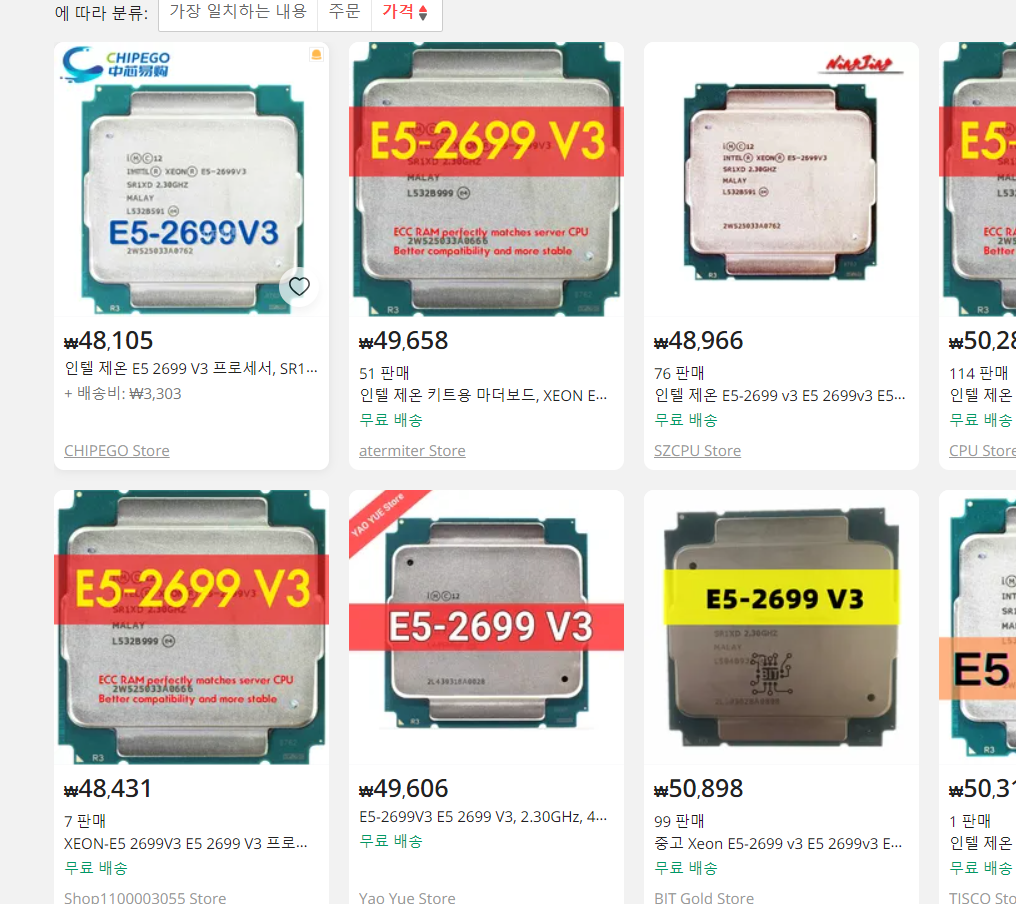

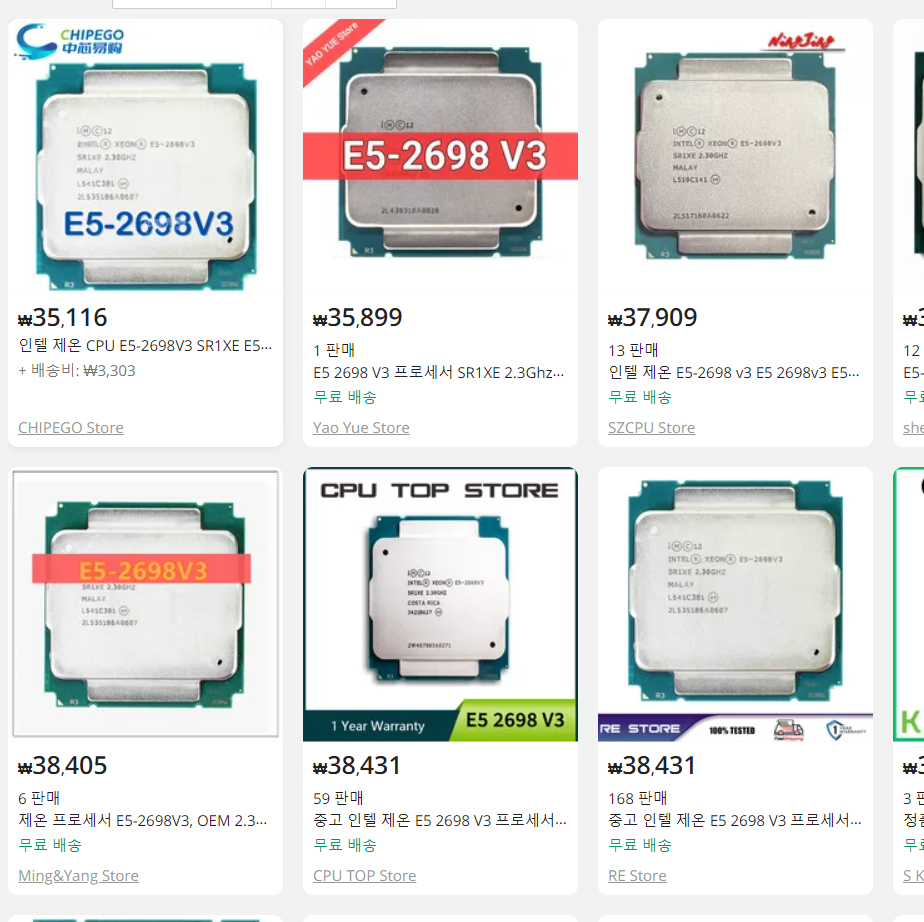

해서 먼저 본 모델은 16코어와 18코어를 가진 2698v4와 2699v3다.

각 3.5만 5만정도의 가격을 가진다. 고작 2코어 늘었다고 40퍼센트가 비싸진다.

2코어에서 4코어 가는거면 모를까 16에서 18코어라 성능차이가 드라마틱하지도 않다.

아니 그럼 16에서 18코어가 이정도 가격차이면 14코어는 얼마나 싼걸까 싶었다.

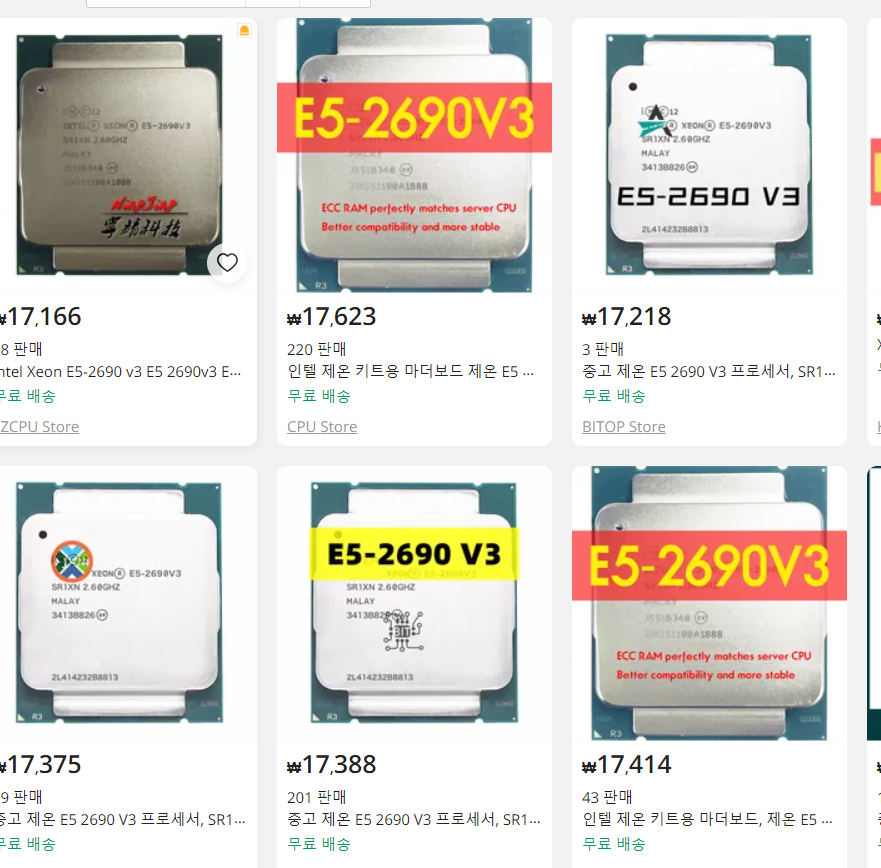

그래서 12코어인 2690과 14코어인 2697을 비교해보았다.

14코어인 2697은 코어가 두개밖에 줄지 않았는데 가격대가 40% 저렴해졌다..!

여기서 2코어 더 줄은 2690은 2697과 2천원 차이밖에 나지 않았다.

그럼 아래 표와 같이 정리할 수 있는데, 무엇을 선택해야할지는 분명해보인다.

14코어 2개 = 28코어면 충분히 많은코어이고 가격도 적당하다.

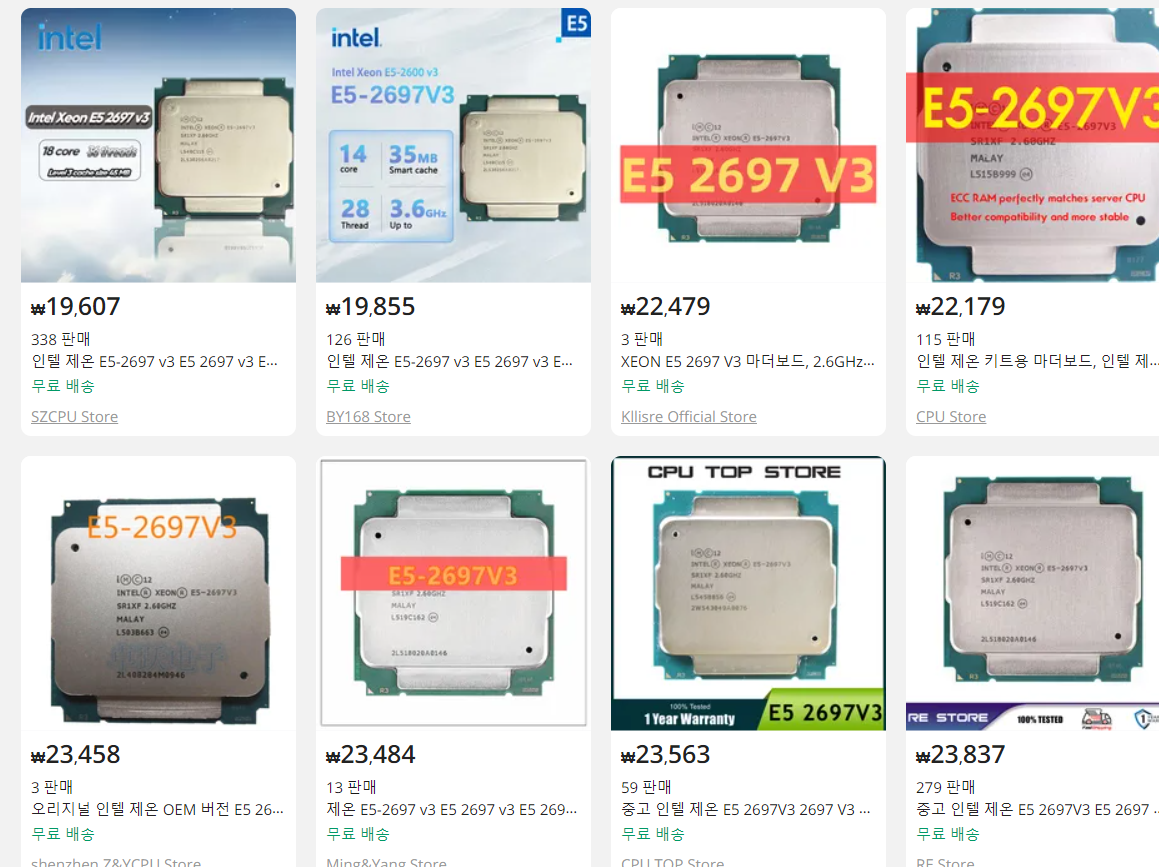

 E5-2697 v3로 정했다.

모델	코어수	가격
2699 v3	18	48,000
2698 v3	16	35,000
2697 v3	14	19000
2690 v3	12	17,000



메인보드

사실 이쪽은 별로 고민할 부분이 없다.

중국산 X99 듀얼소켓 메인보드 종류가 여러가지긴 하나, 전원부 구성도 확장성도 비슷비슷하다.

1차적으론 저렴한것, 이후 IO포트 구성이나 사타, m.2등 세부적인 확장성을 따졌다.

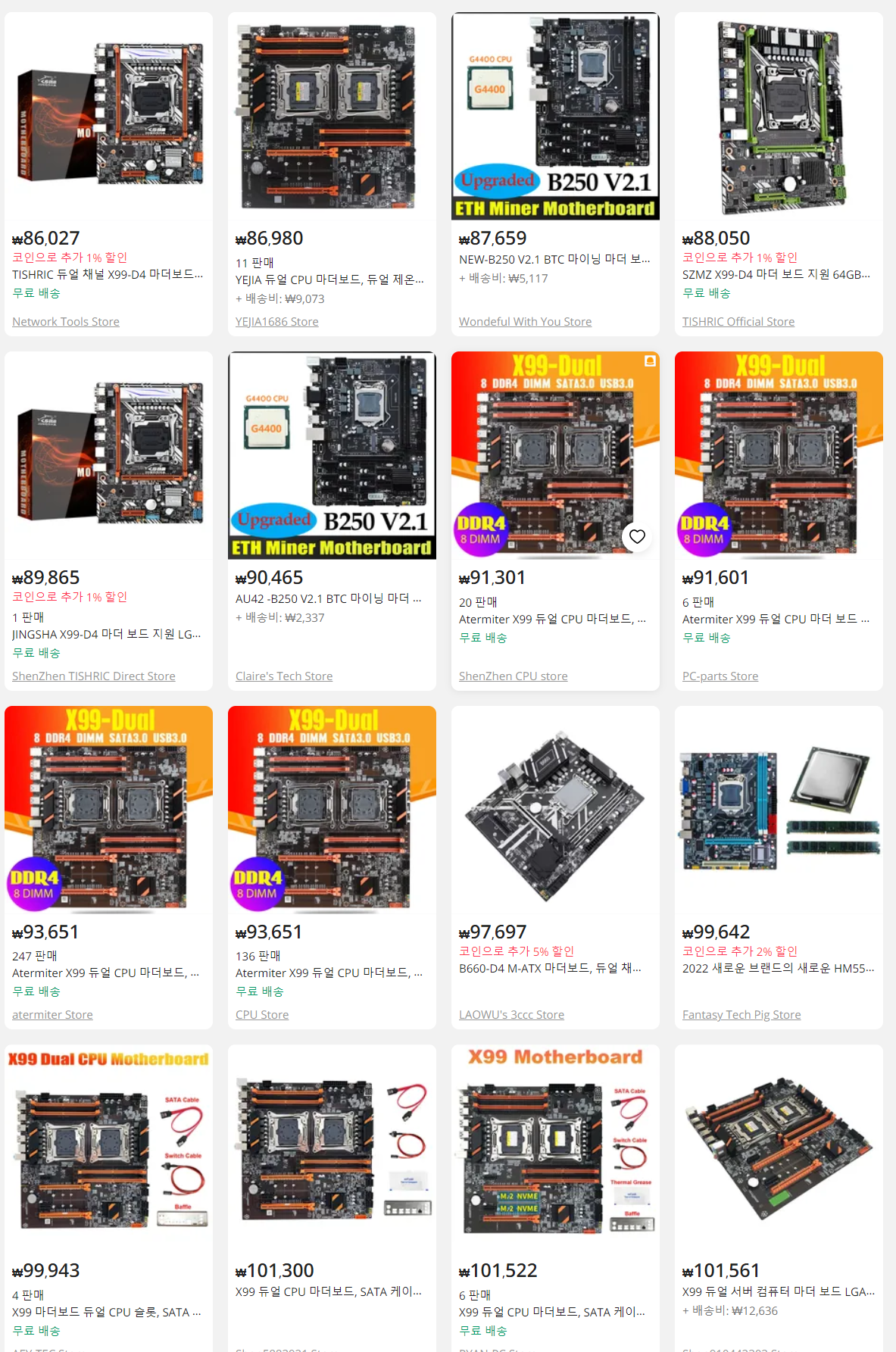

알리에서 찾아보면 전체적으로 비슷한 구성으로 많이 있다.

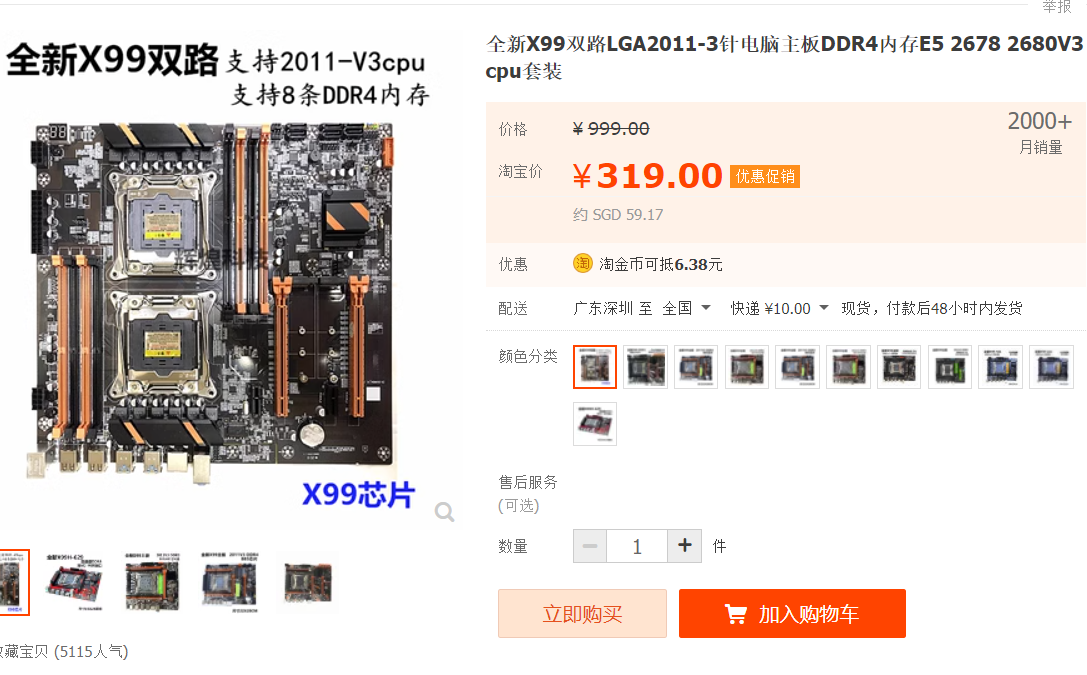

필자는 타오바오에서 비슷한 제품을 저렴하게 구할수 있어서 아래같은 검정주황 듀얼소켓 메인보드로 정했다.

혹시나 먼저 말하지만 중국산 보드 대부분은 쿼드체널을 지원하지 않는다.

보기엔 램슬롯이 4개이지만 색깔에서 알수있듯 듀얼체널로 인식한다.

일부 가격이 좀 나가는 보드는 쿼드체널도 있긴하다.

따라서 저런 4슬롯 보드를 사나, 2슬롯 짜리를 사나 성능은 같다.



램

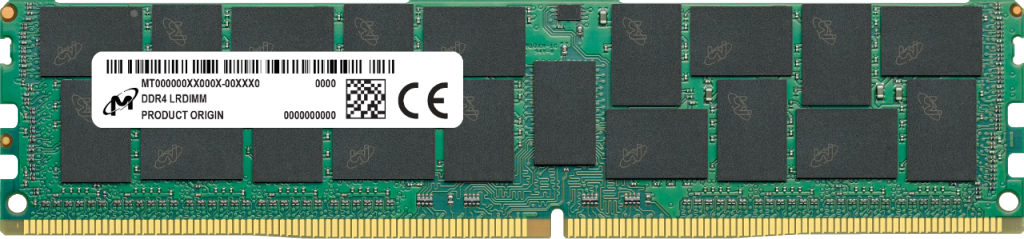

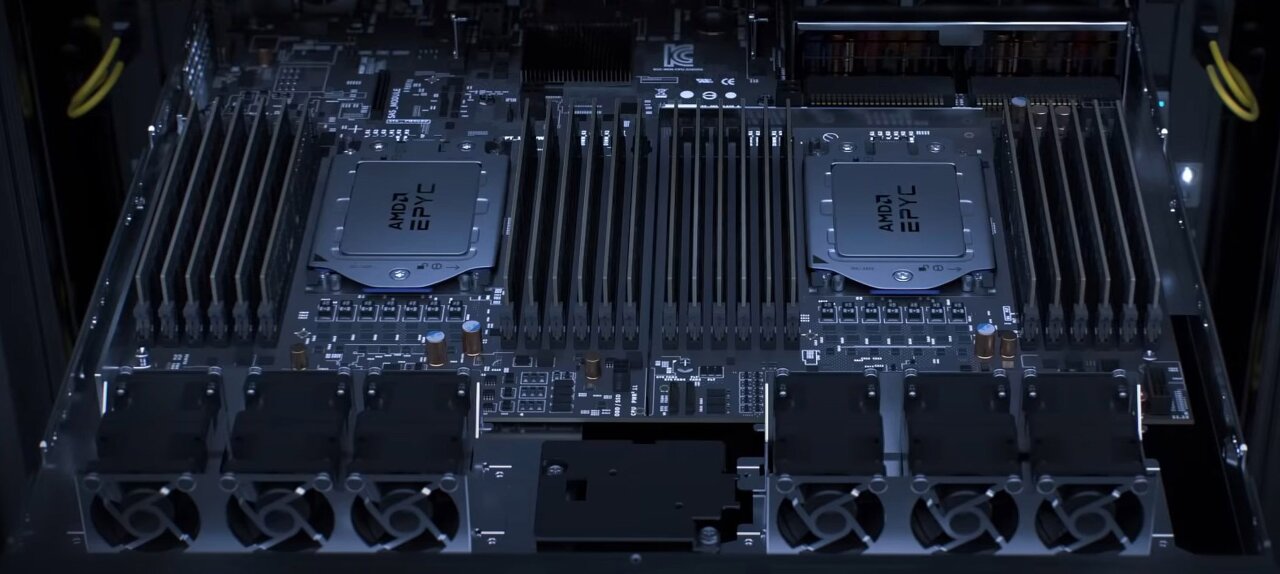

마음같아선 아래 사진처럼 칩이 잔뜩 박힌 고용량 메모리를 잔뜩 박고싶다.

하지만 가격도 가격이고 전기를 잔뜩 먹을지도 모른다.

적당히 타협하여 듀얼랭크에 8비트 이상의 칩을 사용한 8기가 혹은 16기가 모듈을 사용할것이다.

8/16GB에 2Rx8 혹은 2Rx16으로 한다면 적당히 성능도 챙기면서 전기도 적게 먹을것이다.

그래도 램 체널은 다 채우는것이 좋으니 각 CPU당 2개씩 총 4개 혹은 풀뱅크 8개로 정했다.

어차피 듀얼 CPU로 전기를 잔뜩 먹을거 풀뱅크 감성으로 가지싶다.



파워

사실 파워를 무엇을 골라야할지가 걱정이 됐다.

구매할 메인보드를 보면 24핀 메인전원, 8핀 보조전원이 두개가 있다.

CPU보조 전원이 4+4구성으로 보통은 1개, 600W이상의 최신 파워에서는 (4+4)+4로 두개 있는수준이 전부이다.

해서.. 고전력이 필요하지도 않은데 고용량파워를 사야할지.. 아니면 보조전원을 하나는 안꼽아도 되는지..

이부분이 걱정이었다.

일반 보드면 8+4일때 4는 안꼽아도 되는경우가 많고, 8핀이 있어도 4개만 꼽아도 되는경우도 많지만

이 보드는 CPU가 2개라 꼭 8개 두개를 꼽아야 될것만 같았다.

해서 리뷰를 찾아보았는데 다행이 8핀 전원 하나는 옵션이라 꼽지 않아도 부팅이 된다고 한다.

해서 그냥 있던 파워를 사용하기로 했다.



케이스 및 기타

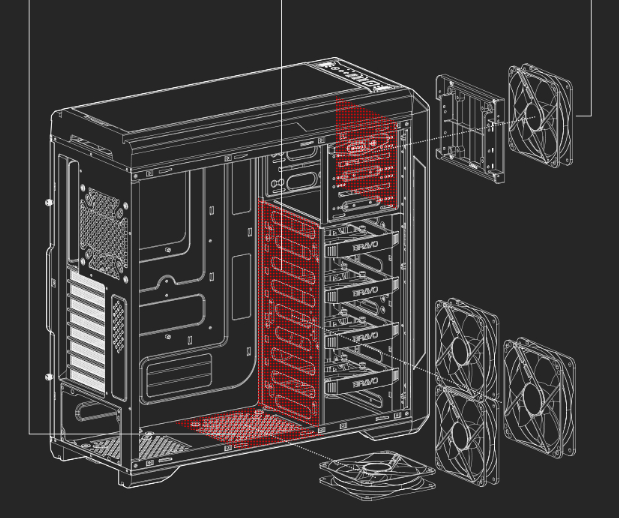

케이스는 브라보텍 스텔스 EX270 파노라마 윈도우 제품인데, 다나와 장터에서 2만원에 업어왔다.

하드 가이드를 추가 구매해 하드 베이만 8개에 5.25가이드까지 동원하면 11개 하드도 들어간다.

크기도 무지막지하고 쿨링팬도 많이 달린다.

전면흡기 3개, 하드 쿨링쪽 2개, 하단 흡기, 상단배기 3개 등등.. 최대 10개 팬으로 쿨링은 문제없다.

대신 디자인은 좀 투박하긴 하다.

서버를둘 공간이 여유롭고 편한 유지보수, 확실한 쿨링을 원하면 추천하고싶다.

기타 부품은 그냥 집에 굴러다니는 부품을 사용했다.

남는 SSD, 남는 바다쿨러 등등 자연스럽게 어벤져스가 됐다.



이제 돈쓸일만 남았다..!

Component	Model	Price	비고
CPU	E5-2697 v3 * 2ea	40,000	알리 구매
RAM	DDR4 8GB * 8ea ECC/REG	75,000	중고 구매
M/B	zx du99d4 v1.31	70,000	타오바오 구매
C/L	바다쿨러 2개 (쿨러1개, 2011구성품 추가구매)	20,000	1개 중고구매, 구성품 새거 구매
PSU	POWEREX 800W BRONZE	15,000	있던거 사용
Storage	256GB SSD + 4TB HDD	50,000	있던거 사용
Case	브라보텍 스텔스 ex270	20,000	있던거 사용
계		290,000	실 지출가 200,000
